ArborGrid offen

Wurzelbrücke für die offene Bauweise

ArborGrid für die offene Bauweise schützt Baumwurzeln ohne Belagsaufbau und ist für statische Radlast bis 100 kN ausgelegt.

Direkt anfragen

für statische Belastung

hohe Belastbarkeit

projektbezogene Konstruktion

optionaler Einbauservice

Beschreibung

Die ArborGrid Wurzelbrücke ist eine Konstruktion aus Gittermodulen, die auf Schraubfundamenten im Wurzelbereich des Baumes aufliegen. Die Variante für die offene Bauweise kommt ohne Belagsaufbau zum Einsatz und ist bei empfohlenem Einbau mit statischer, ungebremster Radlast bis 100 kN befahrbar – das entspricht Fahrzeugen bis 60 t bei Geschwindigkeiten unter 20 km/h. Durch die modulare Bauweise lässt sich das System in Ein-Meter-Schritten beliebig erweitern. Schraubfundamente werden mindestens alle zwei Meter schonend in den Wurzelraum eingebracht, sodass kein Erdaushub und kein Beton im sensiblen Wurzelbereich notwendig sind. Die niedrige Aufbauhöhe von 75 mm bzw. 115 mm sorgt für wurzelfreundliches Bauen. ArborGrid für die offene Bauweise ist in fünf Belastungsklassen erhältlich und auf Wunsch mit Rutschhemmung (R10/R11/R12) lieferbar.

Eigenschaften

offenstehende Wurzelbrücke für den Einbau ohne Belagsaufbau über bestehendem Wurzelbereich
modulare Konstruktion, beliebig erweiterbar, flexibel und vor Ort anpassungsfähig
kein Erdaushub nötig, kein Beton im sensiblen Wurzelbereich
niedrige Aufbauhöhe von nur 75 mm/115 mm
fünf Belastungsklassen für unterschiedliche Einsatzgebiete
für statische Belastung ausgelegt
Rutschhemmung (R10/R11/R12) möglich – Standard ohne Rutschhemmung

Ausführungen & Varianten

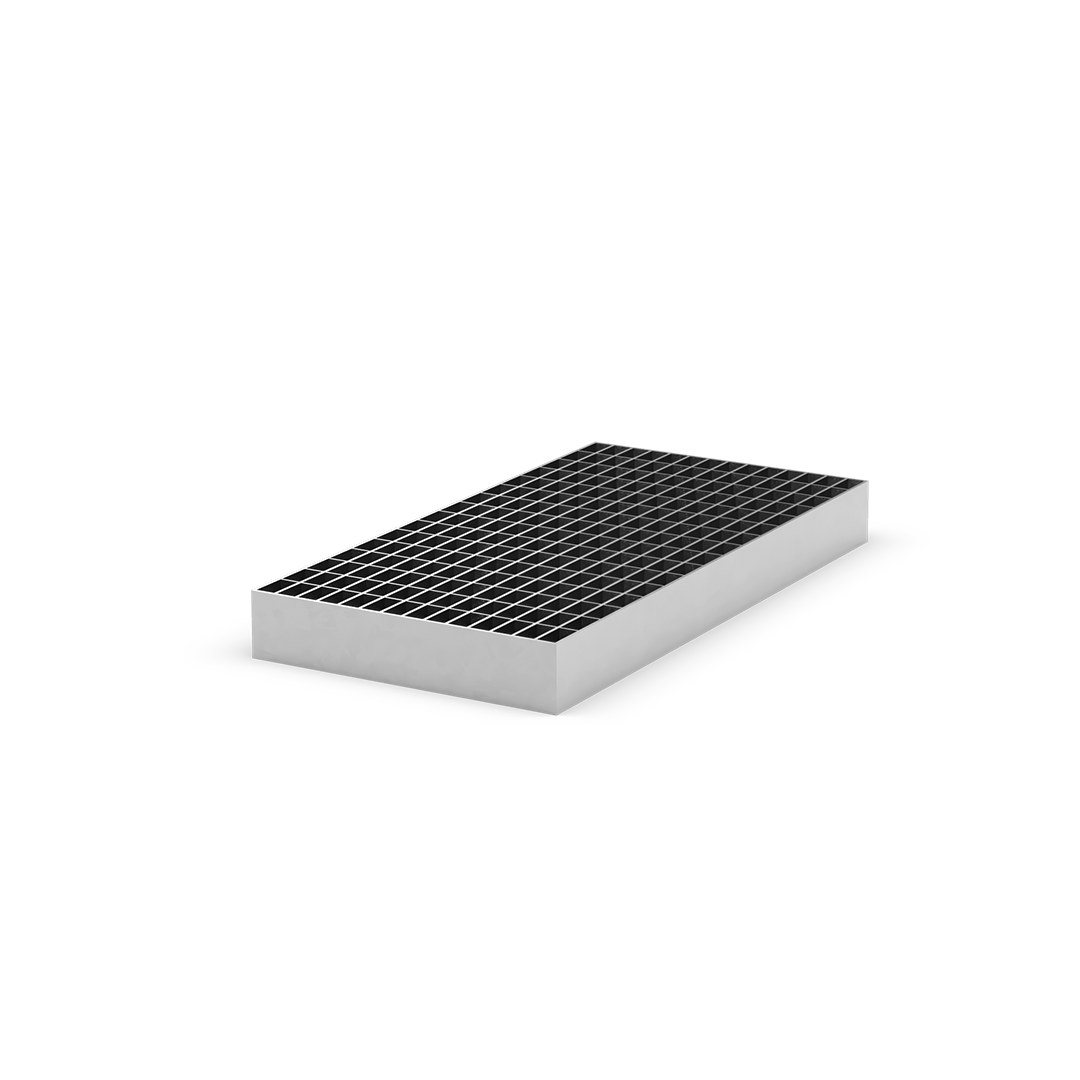

ArborGrid Gitter schmal

980 x 500 x 100 mm

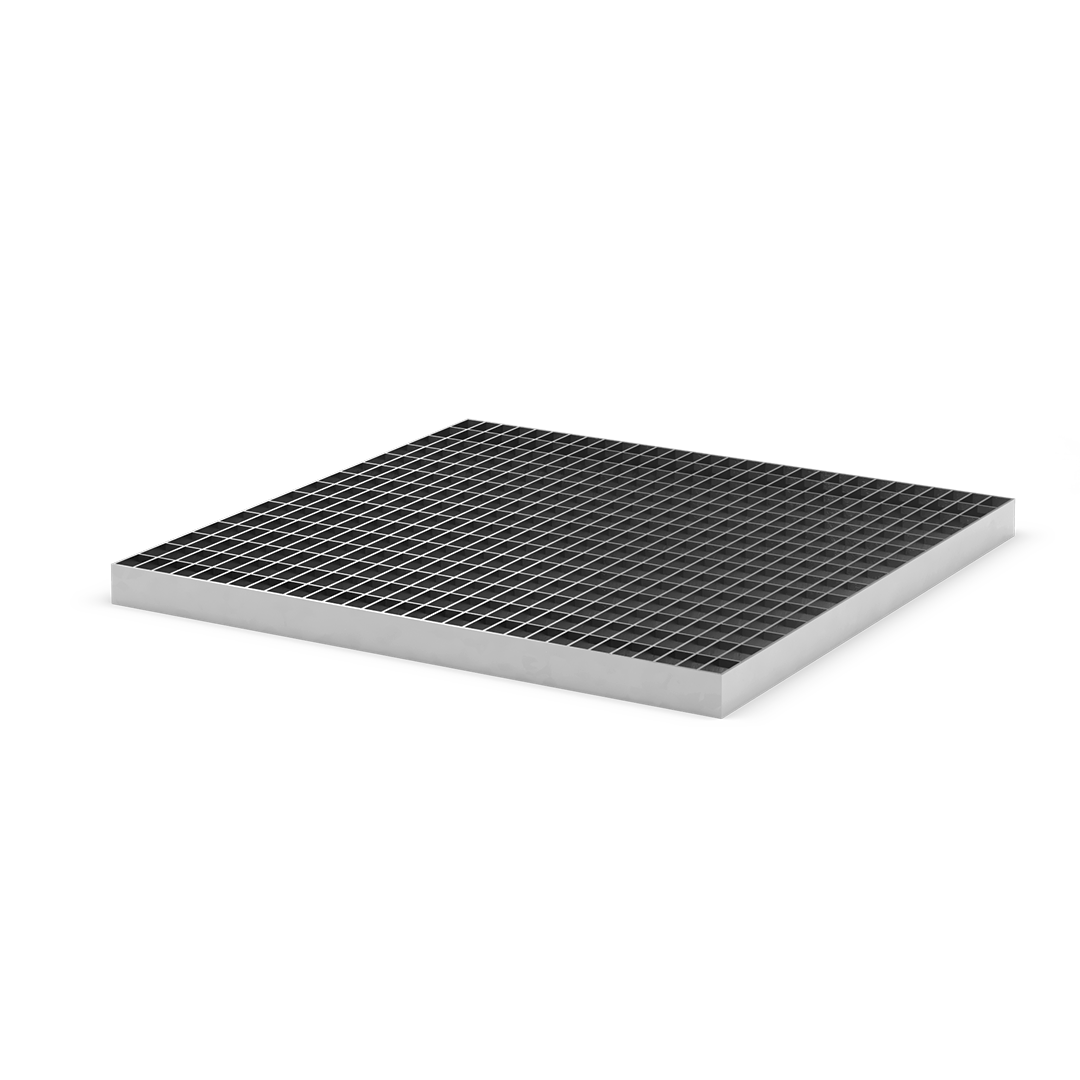

ArborGrid Gitter Standard

980 x 1000 x 60 mm

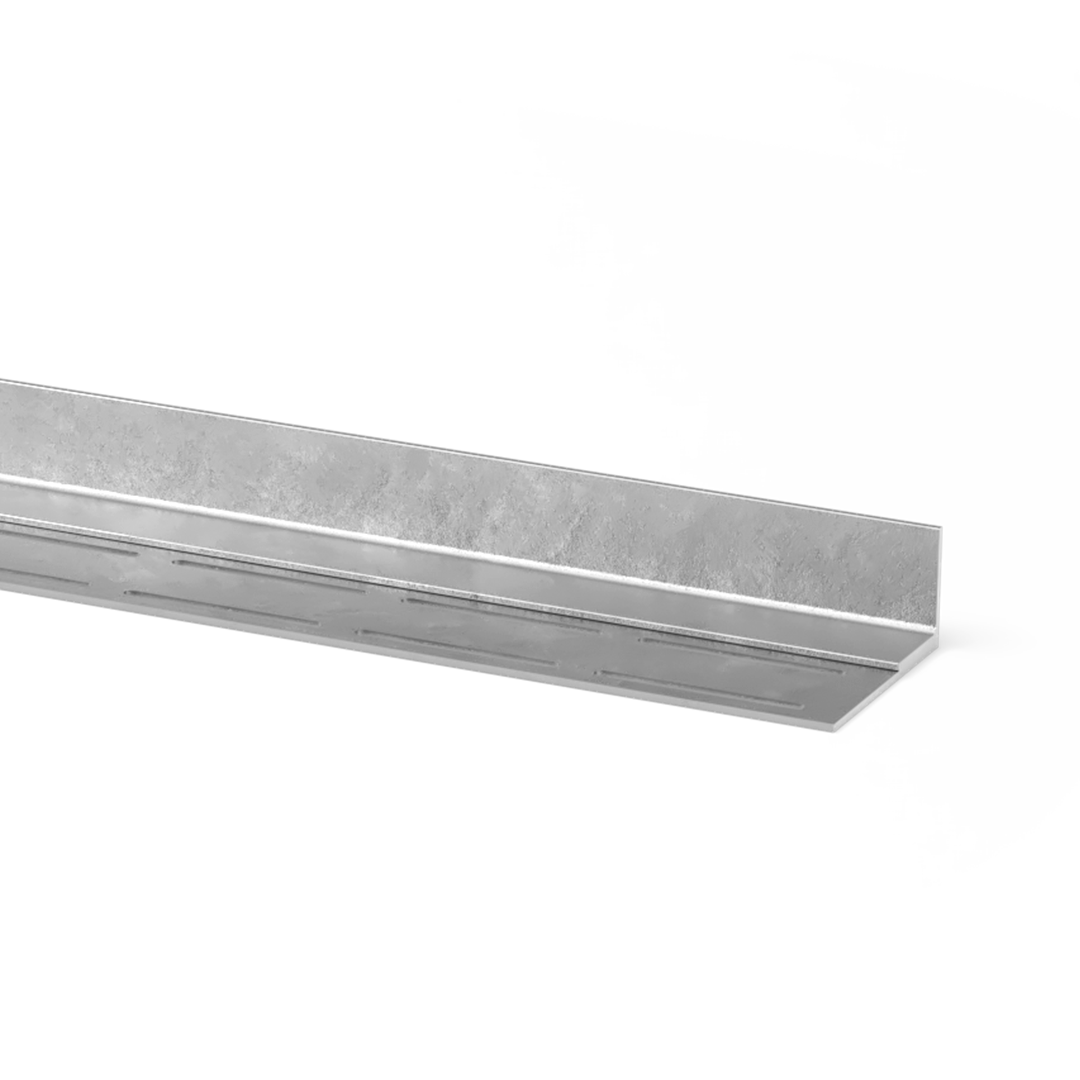

ArborGrid Endträger

70 mm Höhe

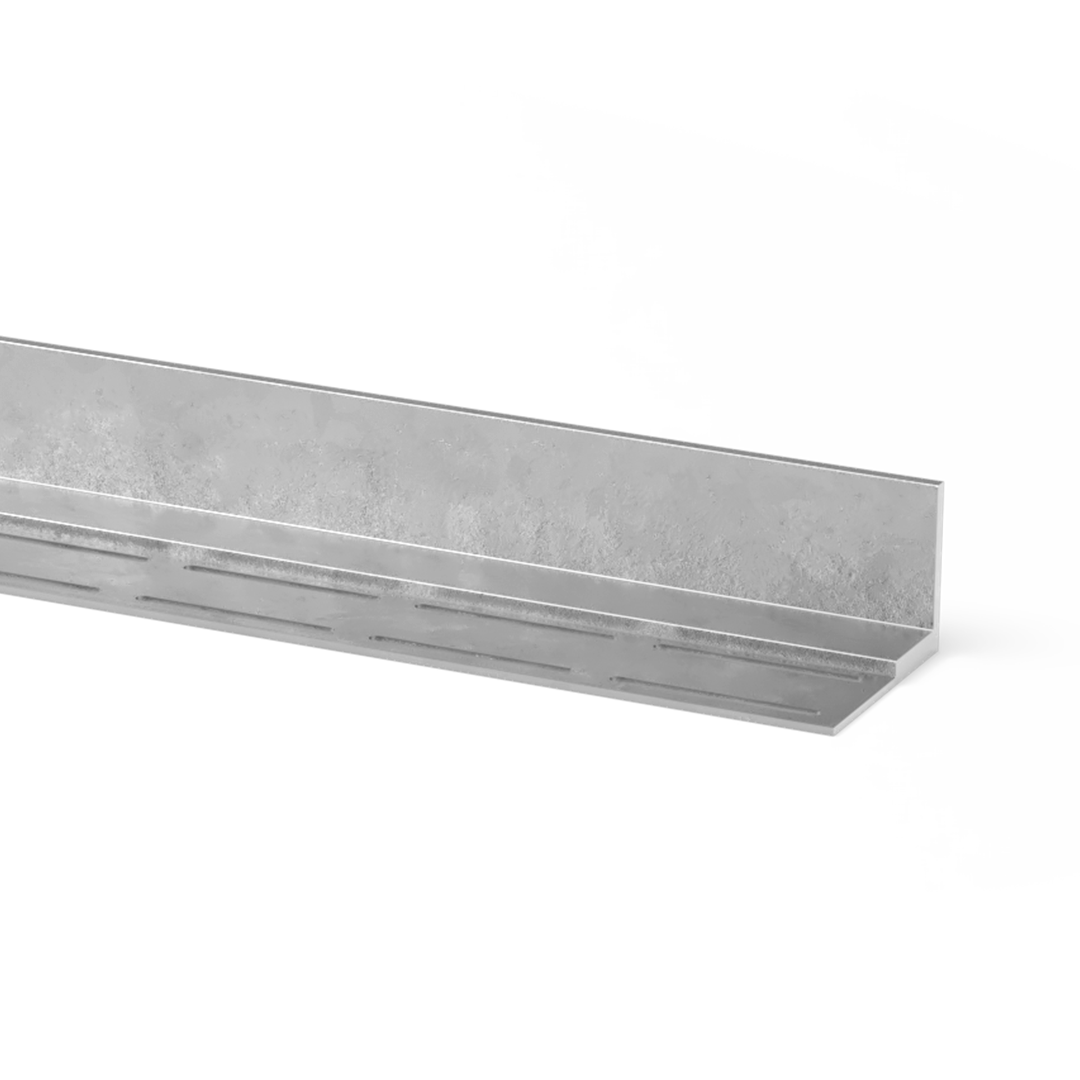

ArborGrid Endträger

90 mm Höhe

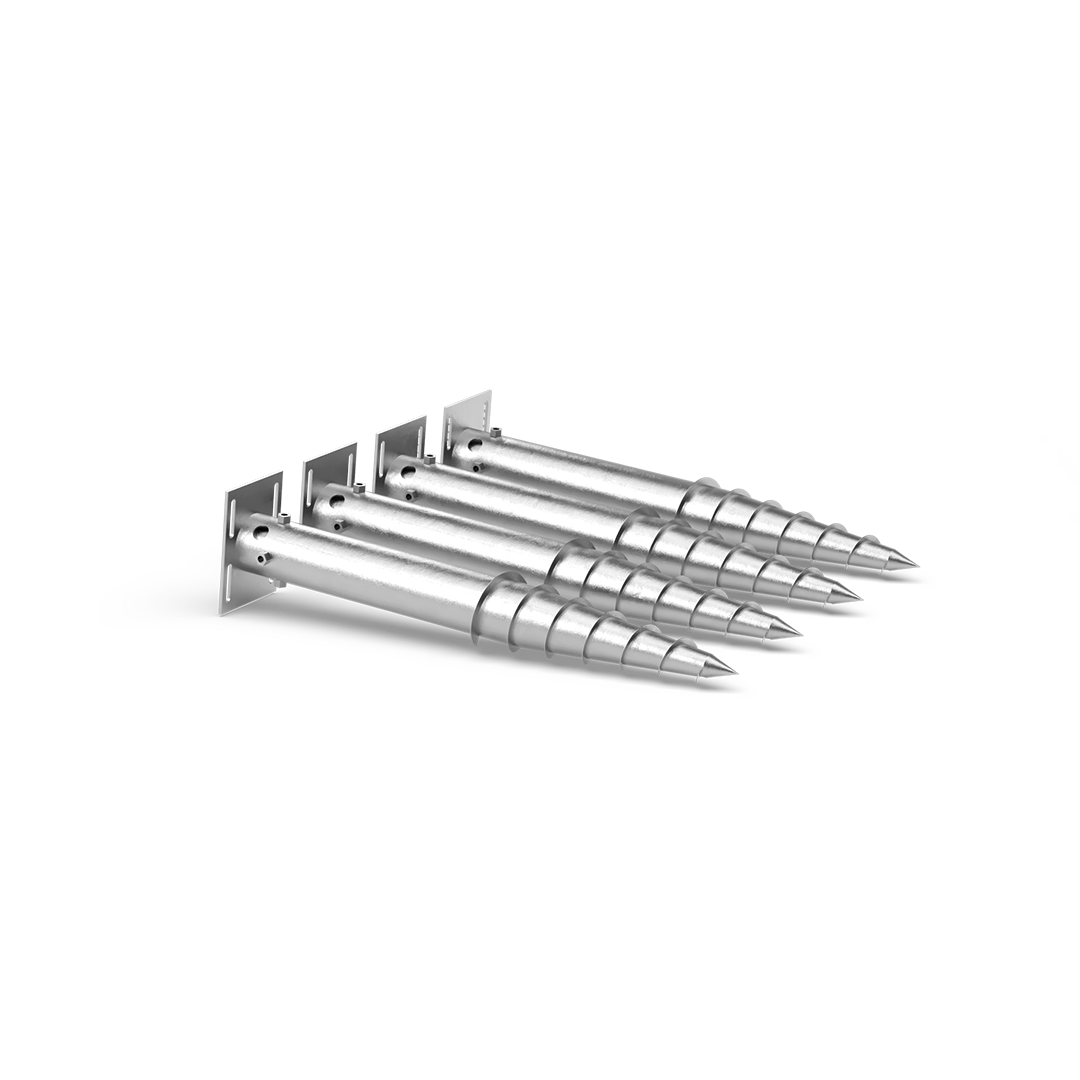

ArborGrid Schraubfundament

800 mm

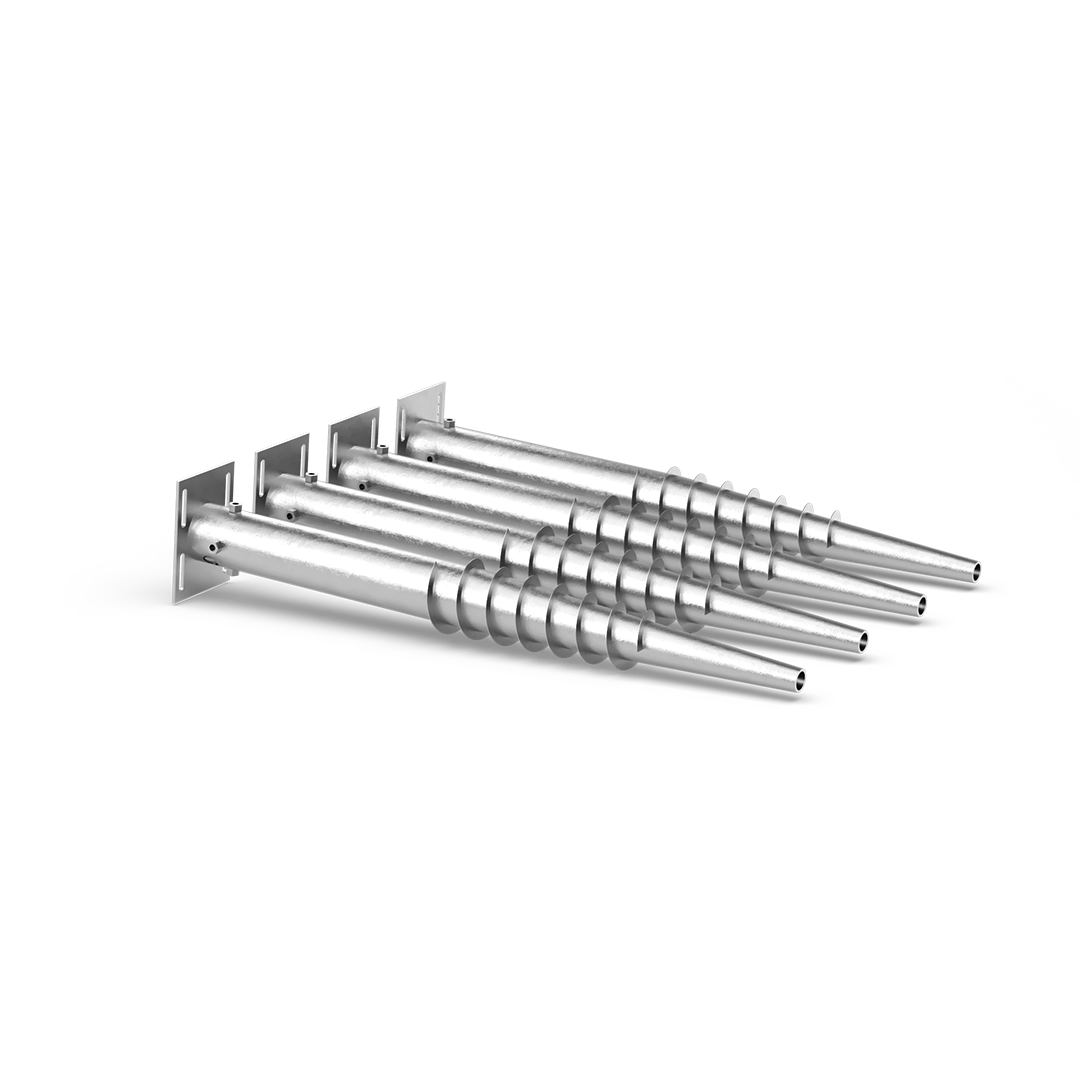

ArborGrid Schraubfundament

1000 mm Höhe

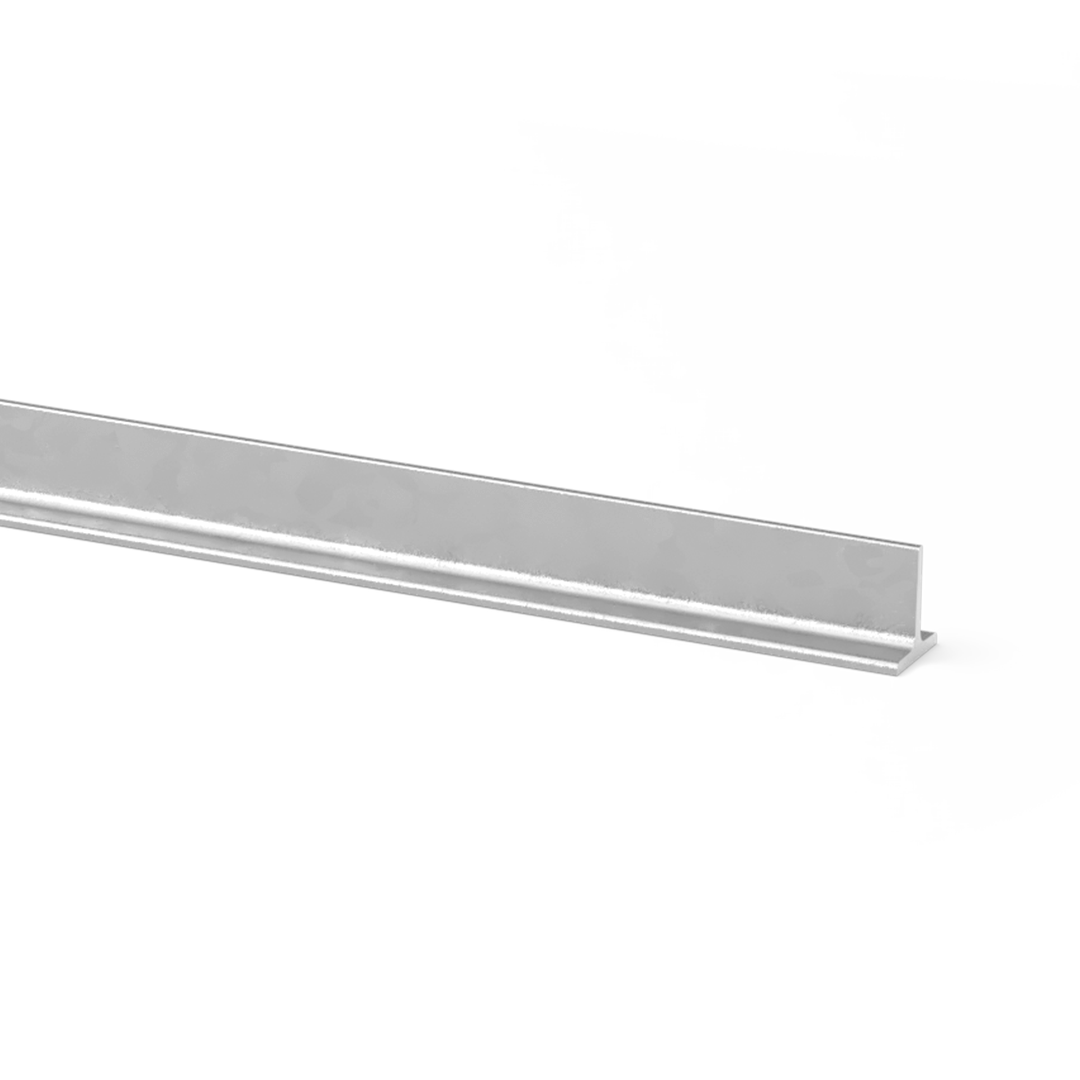

ArborGrid Mittelträger

70 mm Höhe

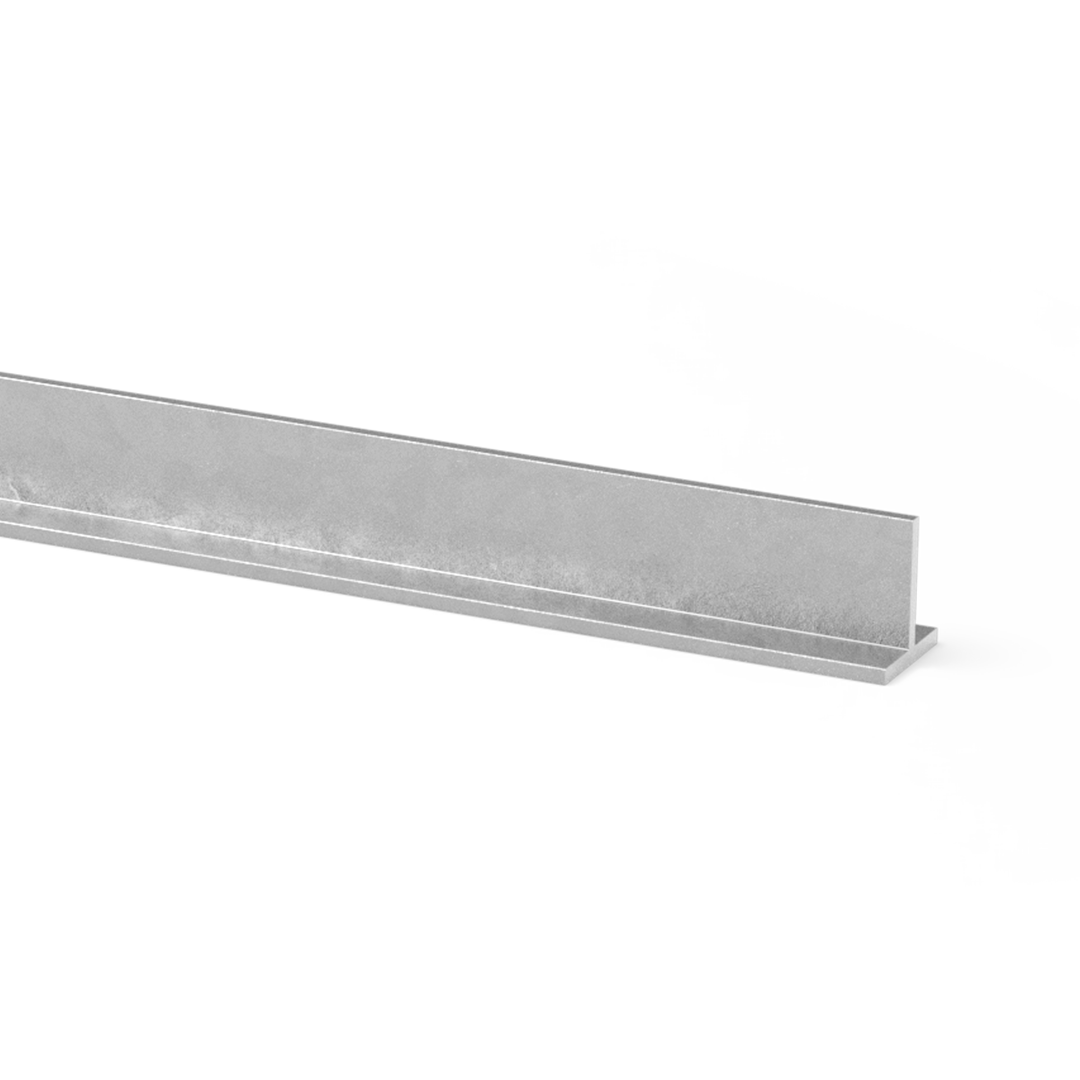

ArborGrid Mittelträger

90 mm Höhe

Weitere Produkte der Produktgruppe

ArborGrid statisch exemplarische Visualisierung

ArborGrid flach

ArborGrid überbaut

Einsatzgebiete Wurzelbrücke ohne Belagsaufbau (statische Last)
Belastung durch	5 kN	15 kN	30 kN	50 kN	100 kN
Fußgänger, Roller, Motorrad	x
PKW bis 3,5 t / 1,5 t Radlast		x
Lieferwagen bis 7,5 t / 3,0 t Radlast			x
Kleinlaster bis 12 t / 3,0 t Radlast			x
LKW bis 40 t / 5,0 t Radlast				x
Stadtbus (Solobus)				x**
Radlader*				x**
LKW bis 60 t / 10,0 t Radlast					x***
Reisebus/Gelenkbus/Doppeldeckerbus					x***
Stapler*				x***
* alle Anmerkungen siehe Datenblatt

Zusammensetzung der Bauteile abhängig von der Belastung
Max. Belastung	Länge Schraubfundament	Raster Schraubfundamente	Höhe Träger	Höhe Gitter	Systemhöhe	Gitter Abmessung	Gitter Maschenweite
5 kN	800 mm	1 m x 2 m	70 mm	60 mm	75 mm	980 x 1000 mm	30/10, 30/30, 30/60*
15 kN	1000 mm	1 m x 2 m	70 mm	60 mm	75 mm	980 x 1000 mm	30/10, 30/30, 30/60*
30 kN	1000 mm	1 m x 1 m	70 mm	60 mm	75 mm	980 x 1000 mm	30/10, 30/30, 30/60*
50 kN	1000 mm	1 m x 1 m	90 mm	100 mm	115 mm	980 x 500 mm	30/30, 30/60*
100 kN	1000 mm	1 m x 0,5 m	90 mm	100 mm	115 mm	980 x 500 mm	30/30, 30/60*
							* alle Anmerkungen siehe Datenblatt
