ArborGrid statisch

Statisch belastbare Wurzelbrücke

ArborGrid statisch ist eine Wurzelbrücke für statische (ungebremste) Radlast unter 20 km/h, die aus auf Schraubfundamenten aufliegenden Gittermodulen besteht.

Direkt anfragen

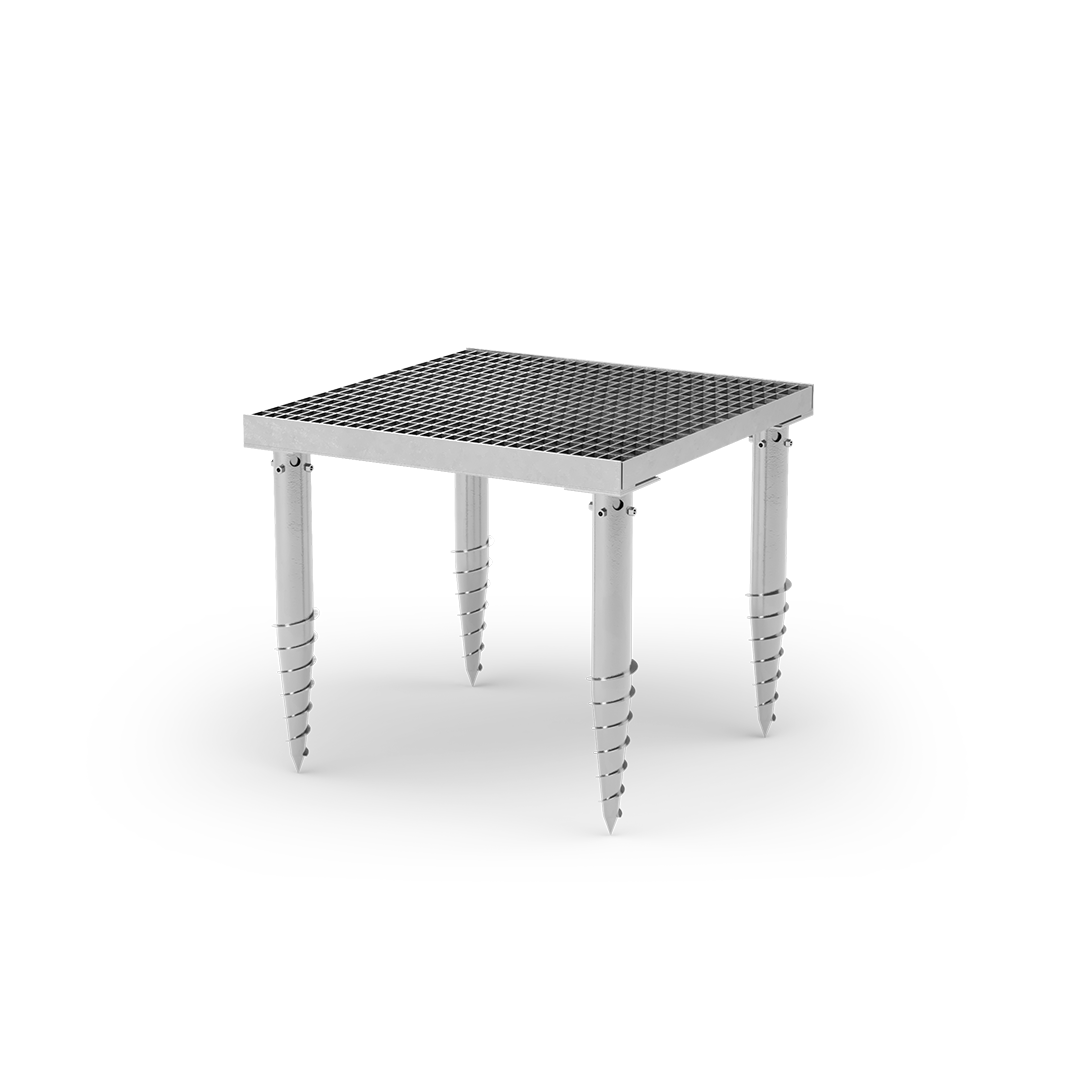

ArborGrid statisch 1 m Modul mit L-Träger
ArborGrid statisch 1 m Modul mit T-Träger

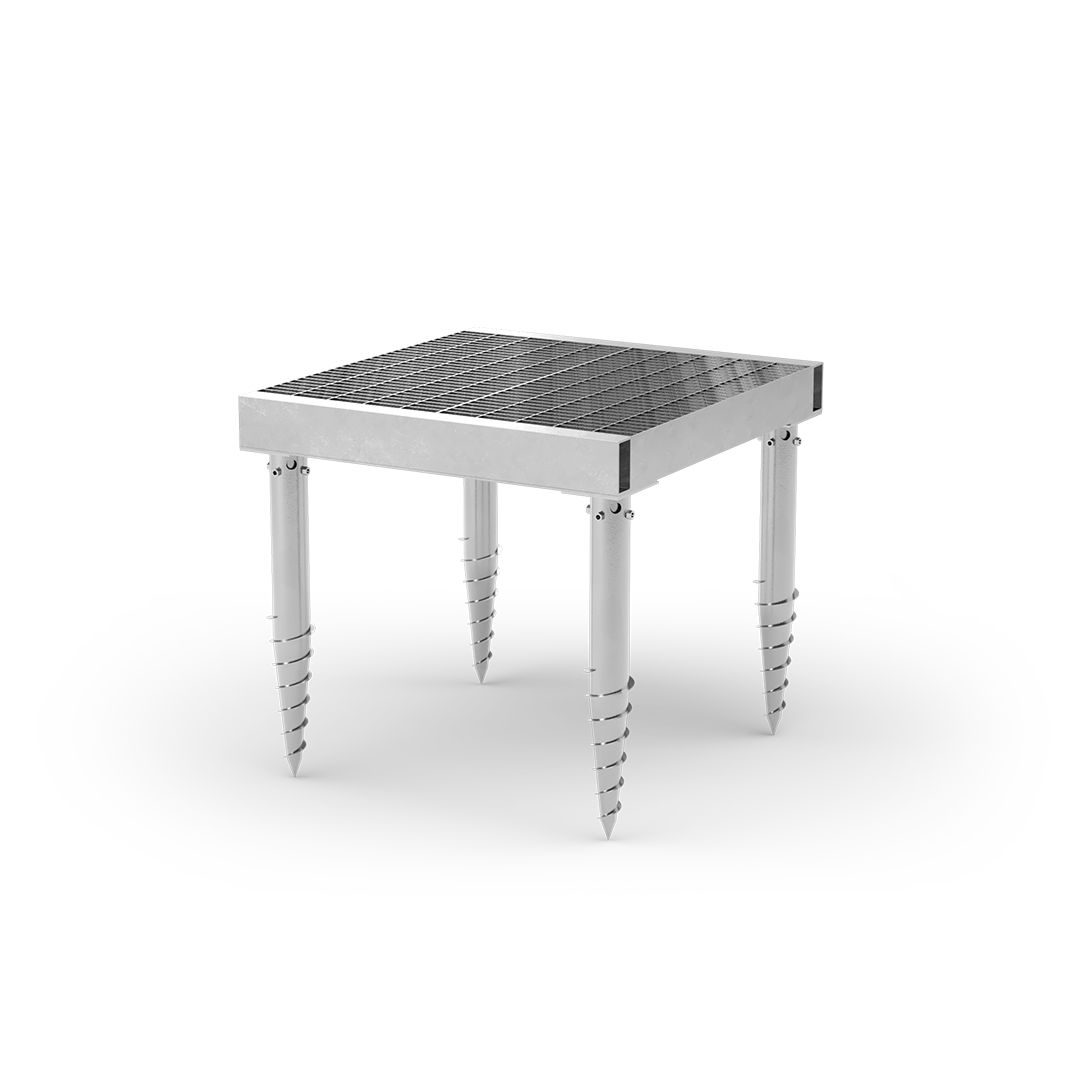

ArborGrid statisch 1m Modul für Hochlast mit L-Träger

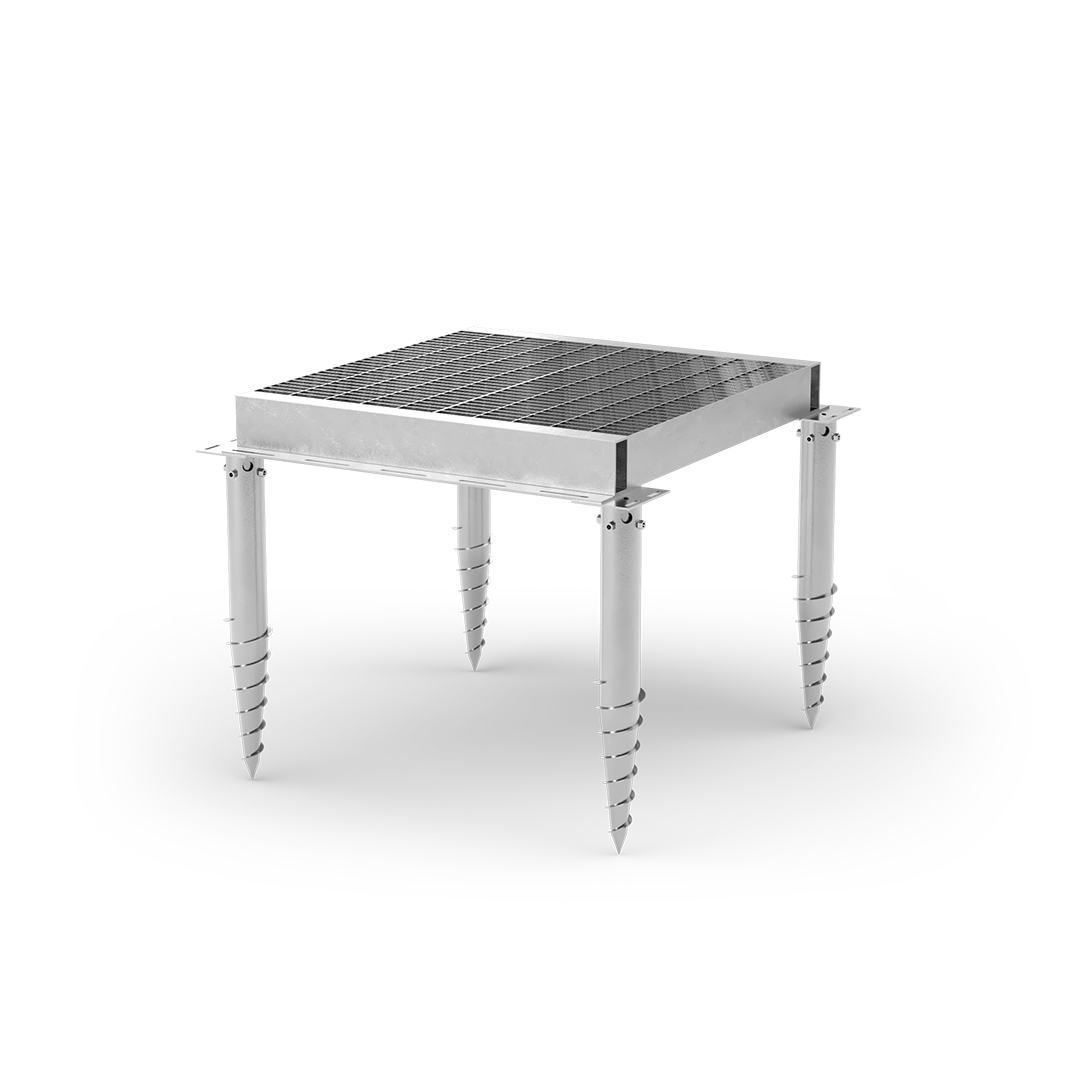

ArborGrid statisch 1m Modul für Hochlast mit T-Träger
ArborGrid statisch 2 m Modul mit T-Träger

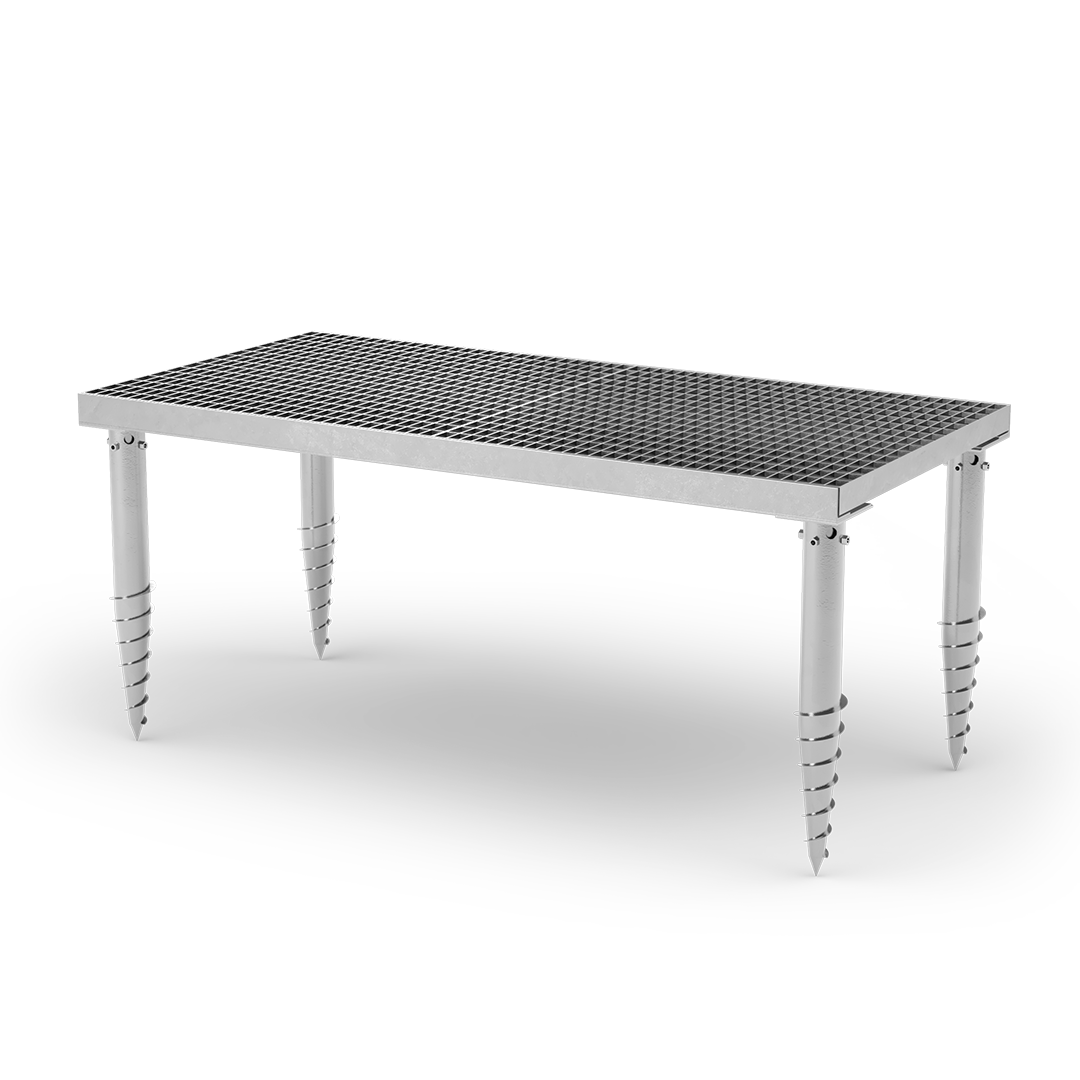

ArborGrid statisch 2 m Modul mit L-Träger
ArborGrid statisch 2 m Modul für Hochlast mit L-Träger
ArborGrid statisch 2 m Modul für Hochlast mitT-Träger
ArborGrid statisch 1 m Modul mit L-Träger

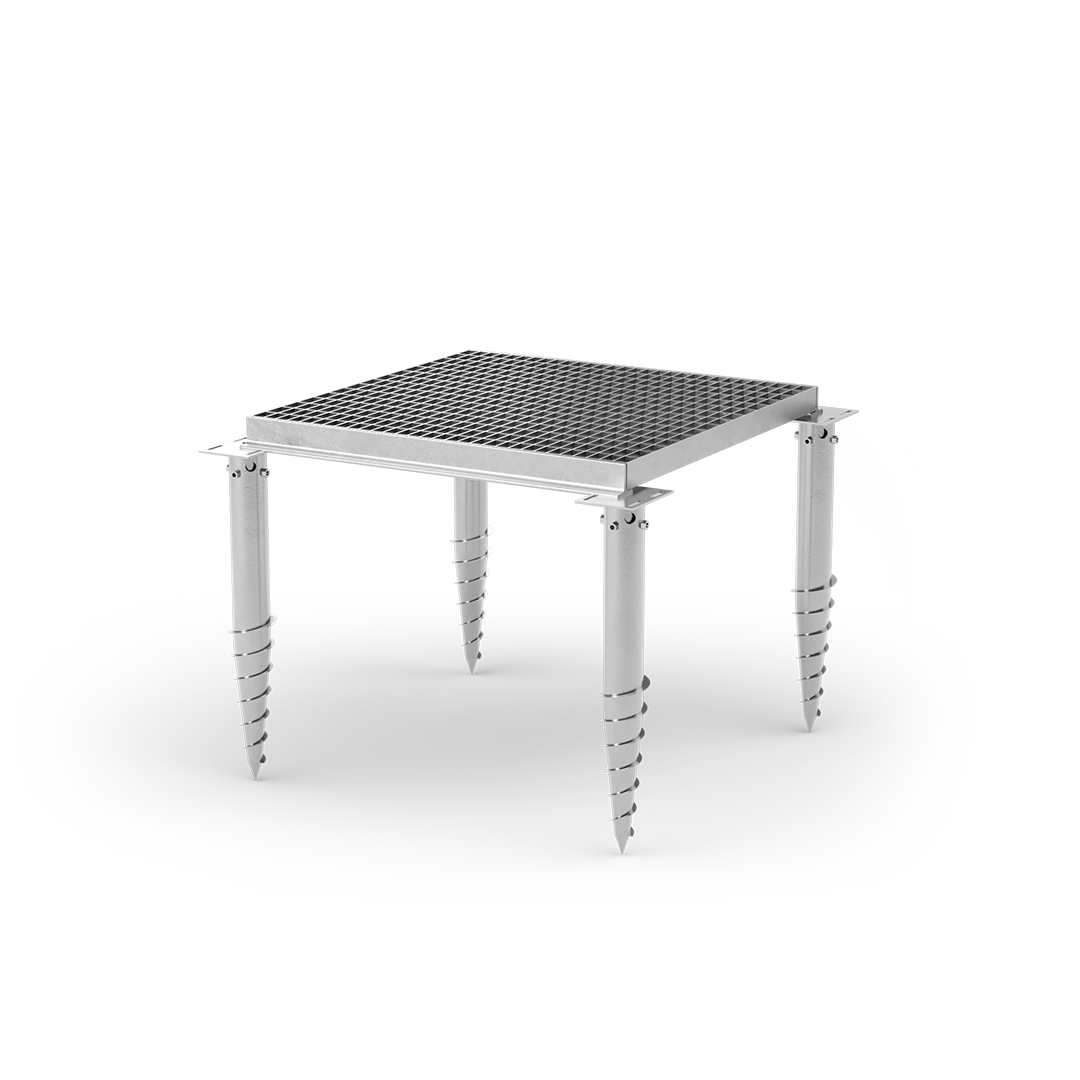

ArborGrid statisch 1 m Modul mit T-Träger
ArborGrid statisch 1m Modul für Hochlast mit L-Träger
ArborGrid statisch 1m Modul für Hochlast mit T-Träger

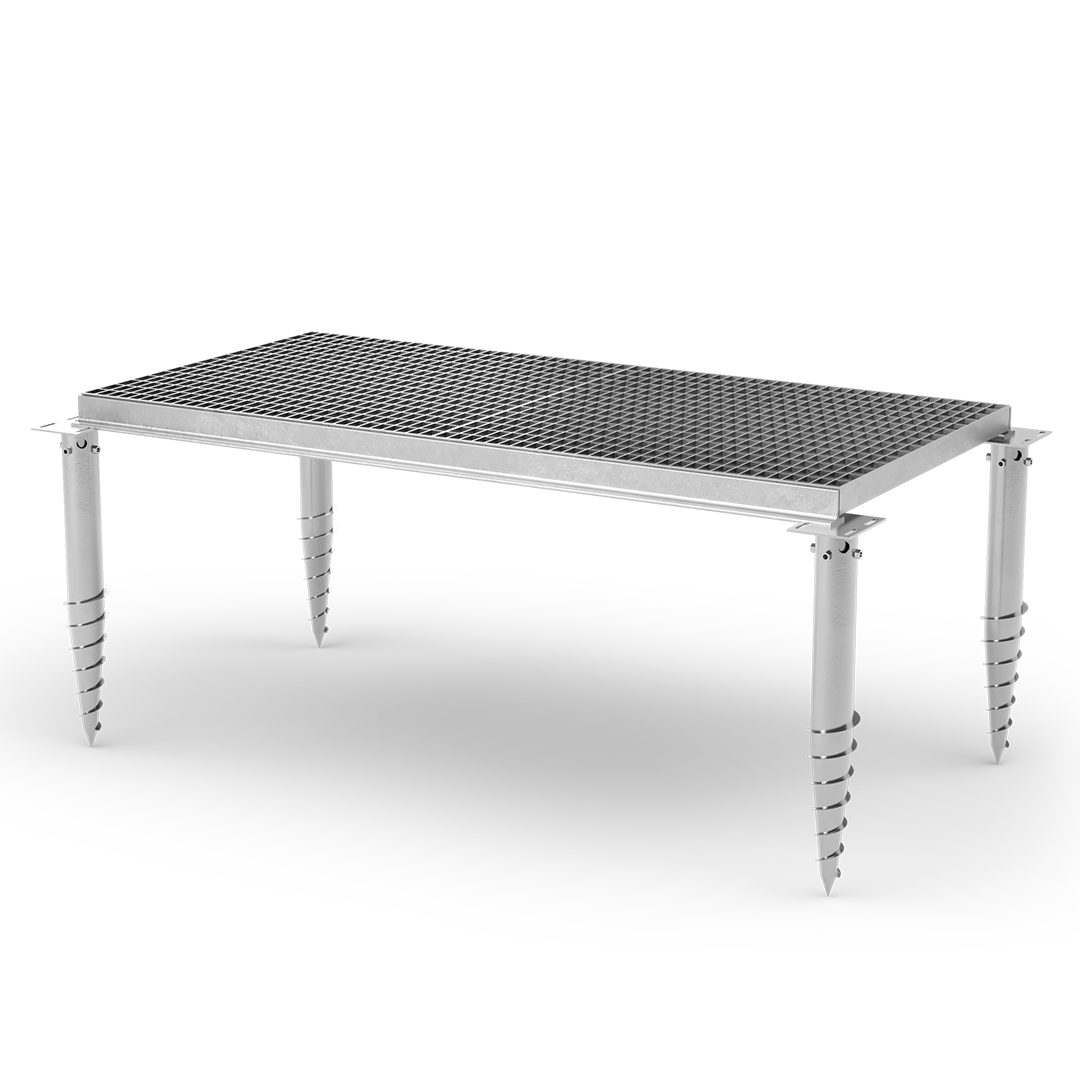

ArborGrid statisch 2 m Modul mit T-Träger
ArborGrid statisch 2 m Modul mit L-Träger

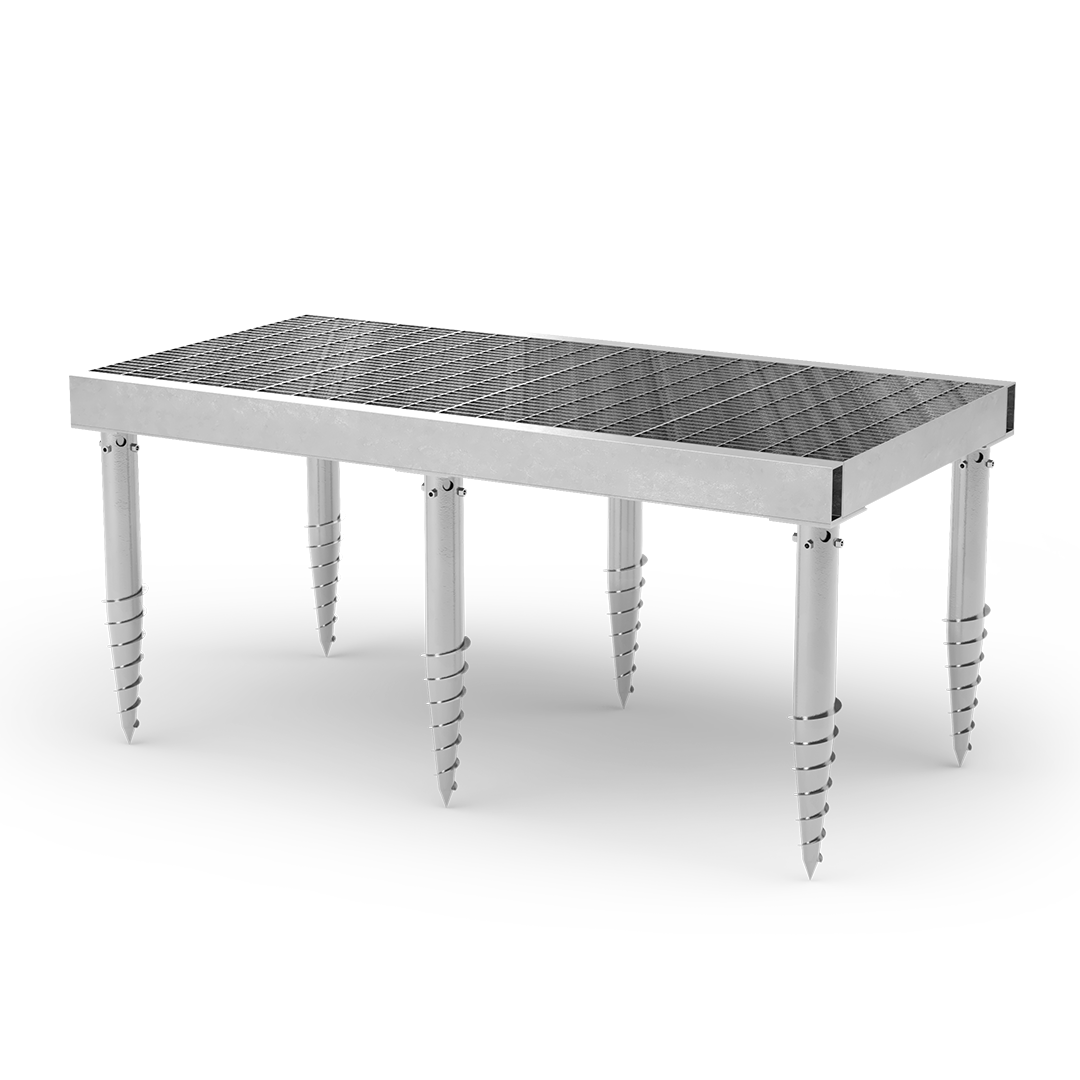

ArborGrid statisch 2 m Modul für Hochlast mit L-Träger

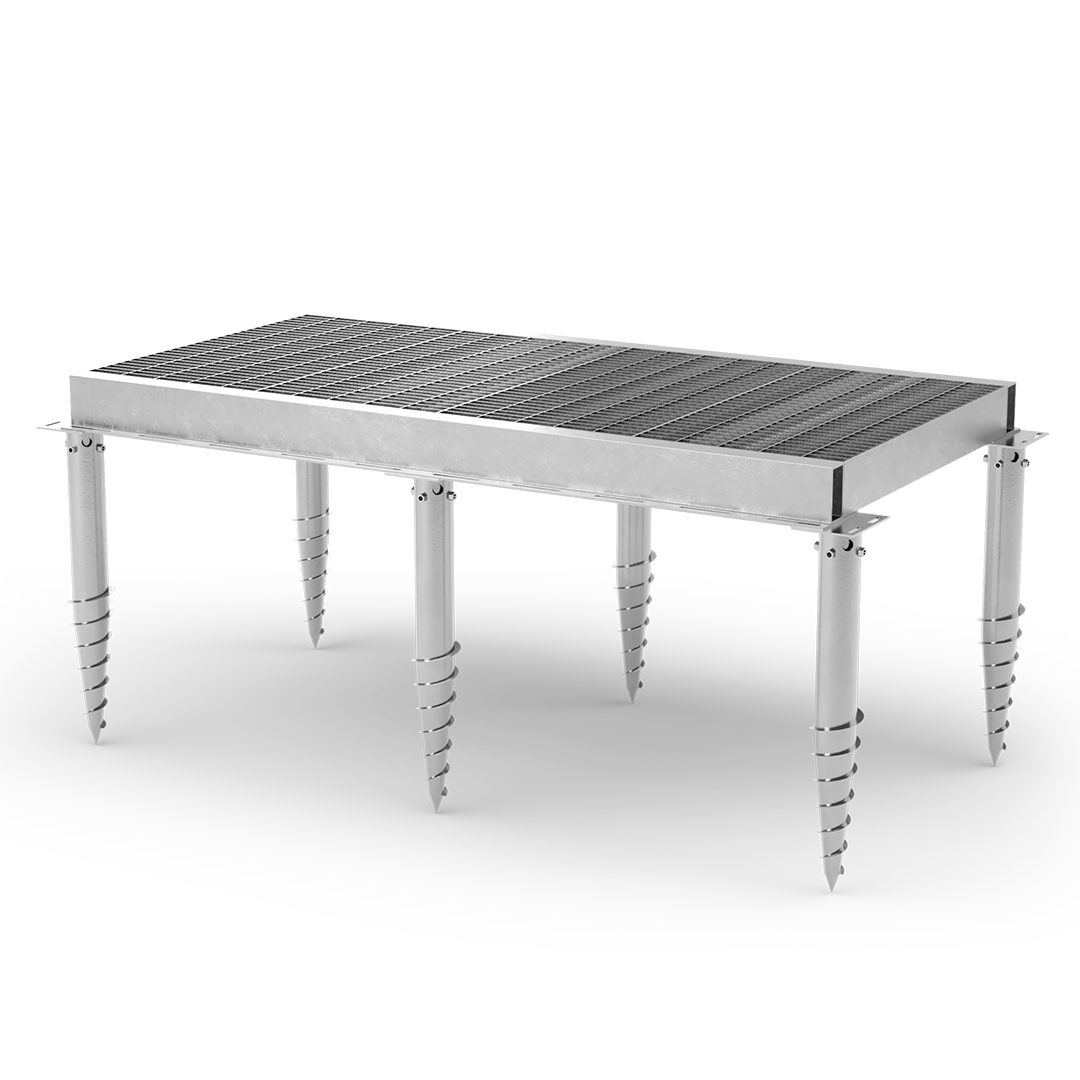

ArborGrid statisch 2 m Modul für Hochlast mitT-Träger
für statische Belastung
für statische Belastung
hohe Belastbarkeit
hohe Belastbarkeit
Massanfertigung
projektbezogene Konstruktion
Einbauservice
optionaler Einbauservice
ArborGrid Wurzelbrücke Szene

Beschreibung

Die ArborGrid Wurzelbrücke ist eine Konstruktion aus Gittermodulen, die auf Schraubfundamenten aufliegen. ArborGrid ist für zwei Belastungsarten und in verschiedenen Belastungsklassen erhältlich. Die Variante ArborGrid statisch ist bei empfohlenem Einbau mit statischer (ungebremster) Radlast unter 20km/h befahrbar. ArborGrid statisch ist in fünf Gewichtsklassen verfügbar, die sich nach dem maximalen Fahrzeuggewicht richten.

Eigenschaften

  • Wurzelbrücke für den Einbau durchgehender Deckschichten über bestehendem Wurzelbereich
  • modulare Konstruktion, beliebig erweiterbar
  • niedrige Aufbauhöhe
  • fünf Belastungsklassen: 5 kN, 15 kN, 30 kN, 50 kN, 100kN
  • Fundamentierung auf Schraubfundamenten, kein Beton im sensieblen Wurzelbereich notwenig
ArborGrid statisch 1 m Modul mit T-Träger

Ausführungen & Varianten

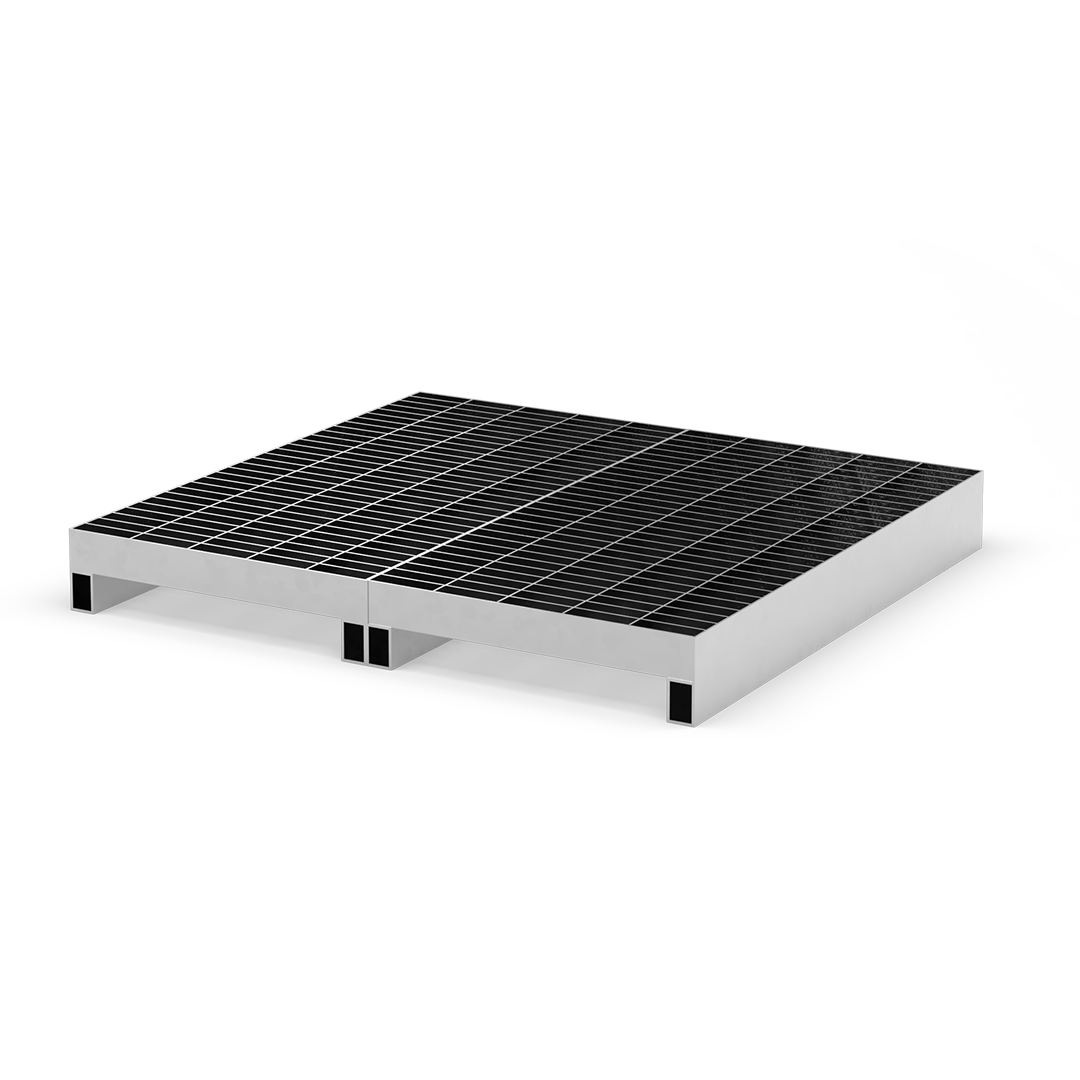

ArborGrid statisch Rost Hochlast

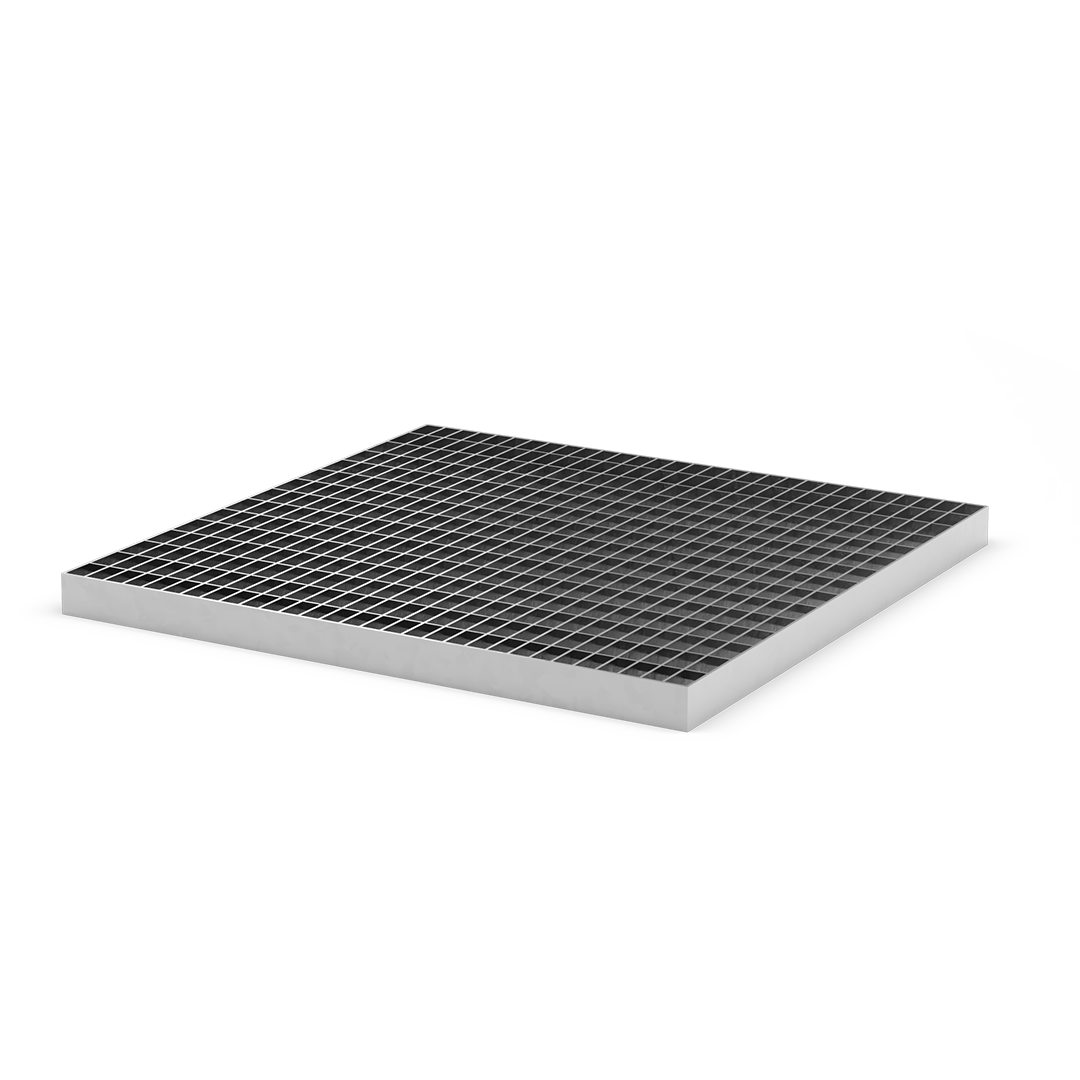

ArborGrid statisch Rost

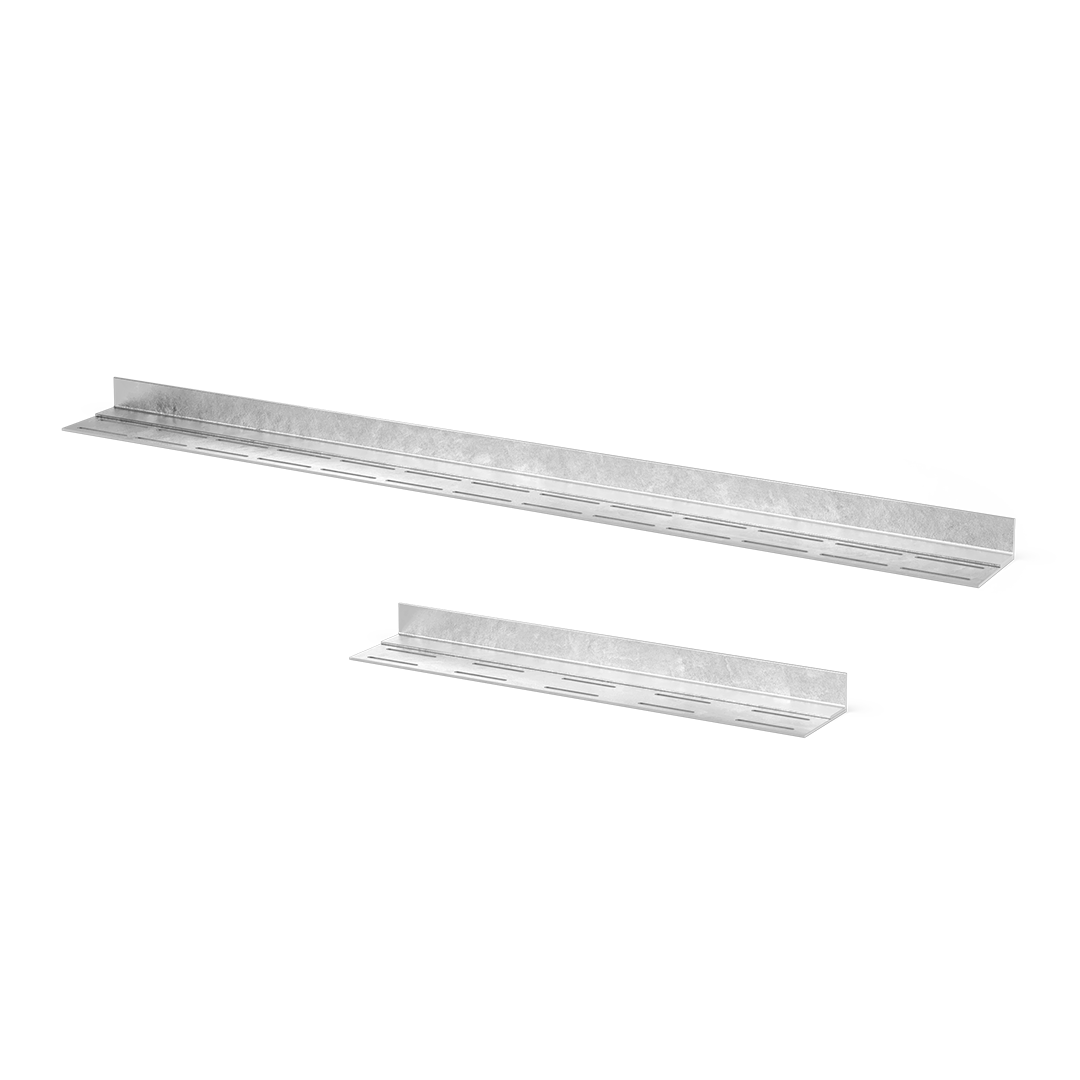

AbrborGrid statisch L-Träger

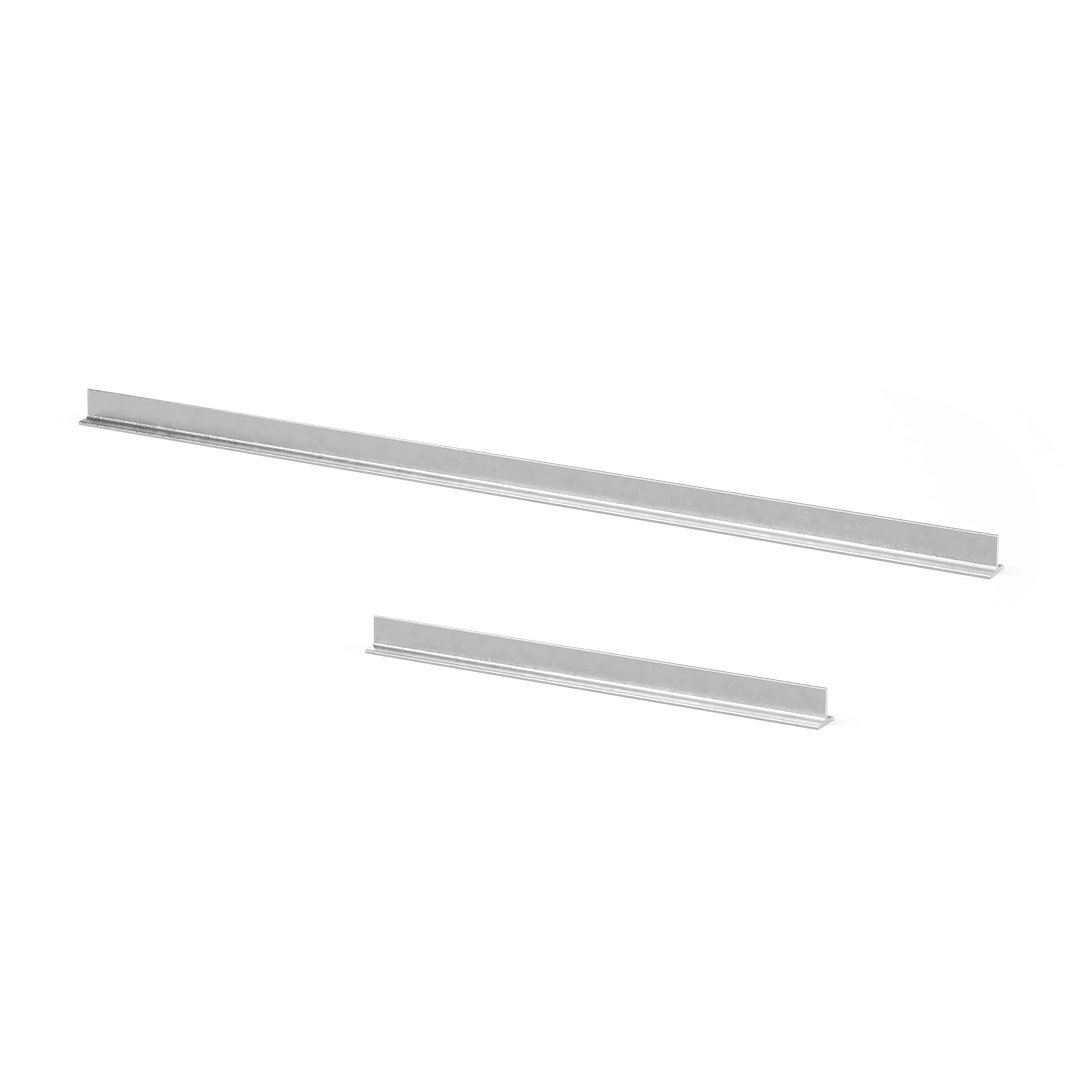

AbrborGrid statisch T-Träger

Weitere Produkte der Produktgruppe

Produkttabelle
Artikel Material Abmessungen Belastung Fahrzeuggewicht
1 Schraubfundament feuerverzinkter Stahl 1.000 mm, ∅ 89 mm 5/15/30/50/100 kN bis 60 t
2 Längsträger feuerverzinkter Stahl nach Bedarf 5/15/30/50/100 kN bis 60 t
3 Gittermodul feuerverzinkter Stahl nach Bedarf 5/15/30/50/100 kN bis 60 t
4 Geogitter – Auflagevlies recyceltes PP
5 Pflasteranschlag recyceltes Aluminium nach Bedarf
Einbauhöhe
Radlast typisches Fahrzeuggewicht entspr. Brückenklasse Systemhöhe Montagebereich typische Einsatzorte
1 5 kN Flächenlast 75 mm 40–75 mm PKW-freie Zonen
2 15 kN 3,5 t SLW3 75 mm 40–75 mm Geh- und Radwege, Grundstückszufahrten, Pflegefahrzeuge
3 30 kN 7,5 t SLW9 75 mm 40–75 mm Grundstückszufahrten, Anlieferverkehr bis 7,5 t
4 50 kN 40 t SLW30 125 mm 40–75 mm Feuerwehrzufahrt
5 100 kN 60 t SLW60 125 mm 40–75 mm Zufahrt bis 60 t

Passende Referenzen

Koblenz

Bei der Wegsanierung der Kaiserin-Augusta Anlagen in Koblenz kam unsere ArborGrid Wurzelbrücke zum Schutz der alten Bestandsbäume zum Einsatz.

Monheim am Rhein

Bereits seit einigen Jahren dürfen wir in der Stadt Monheim kontinuierlich verschiedene, vielfältige und kreative Projekte unterstützen – von Baumpflanzungen, über Bestandsbaumschutz bis hin zu individuellen Hochbeeten und Einfassungen.

Kölner Zoo

Die rosa Villa, das zweitälteste Gebäude im Kölner Zoo, wurde renoviert und umgebaut .Um der neuen und höheren Belastung des Platzes standzuhalten und die Wurzeln der Bestandsbäume zu schützen, wurde unsere Wurzelbrücke ArborGrid eingesetzt.

Nordhausen

Der Blasiikirchplatz ist als historischer Eingang – das Tor zur Altstadt Nordhausens – von besonderer Bedeutung für die Stadt. Bei der Umgestaltung wurden Bestandsbäume erhalten und in der Umgebung neue Bäume gepflanzt.

Frankfurt am Main

Die Kleinmarkthalle in Frankfurt am Main ist von vielen alten Bestandsbäumen umgeben. Um diese besser zu schützen wurde 2014 an einigen Standorten vor dem Eingang an der Westseite die Wurzelbrücke ArborGrid eingesetzt.

Mannheim

Für die Erhaltung der drei Platanen auf dem Vorplatz des Marchvums in Mannheim sind 180 Quadratmeter ArborGrid Wurzelbrücke eingesetzt worden.

Chemnitz

Bei der Neugestaltung des Rosenhofs in Chemnitz war besonders wichtig, die Bestandsbäume zu erhalten und die Neugestaltung anzupassen.

Celle

Bei der Umgestaltung des Lauensteinplatzes in Celle konnten Bestandsbäume dank Wurzelbrücke erhalten und integriert werden.
